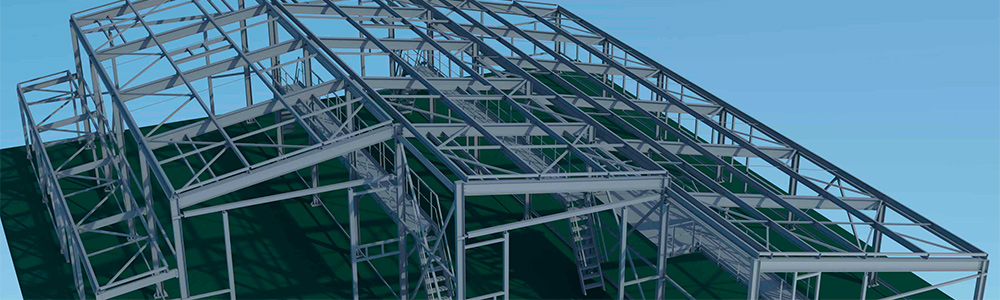

Существует три основных типа чертежей используемых для оформления раздела КМД:

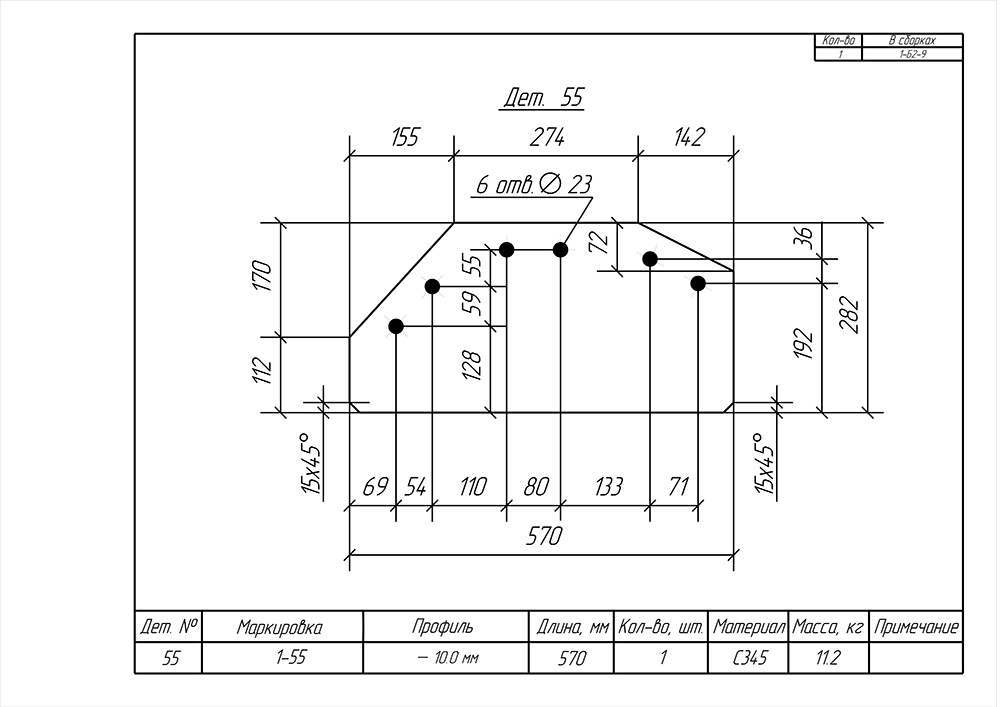

1. Чертежи отдельных деталей.
Данный тип чертежей содержит графическое изображения одной детали. В котором, содержится информация о габаритах детали, ее скосах и вырезах, привязки и диаметр отверстий и т.д. Это могут быть чертежи отдельной пластины, отдельной прокатной детали, швеллера, двутавра, уголка, трубы и т.д. Так же на чертеже содержатся ведомости, в которых указаны габариты детали, материал (марка стали), профиль, масса, а так же, в каких отправочных марках применяется.

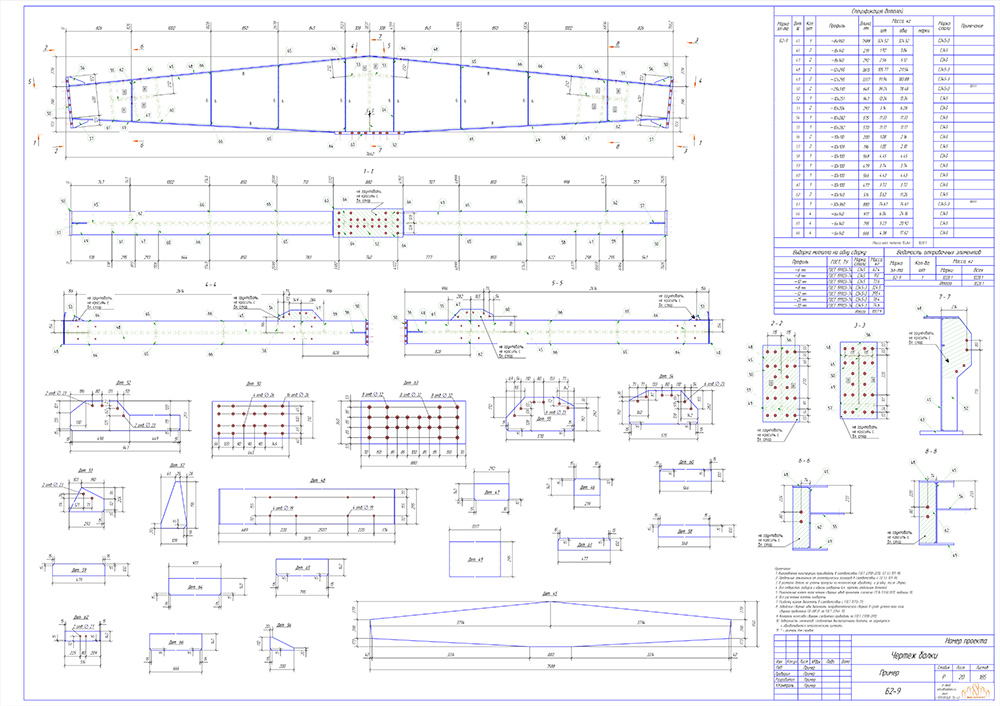

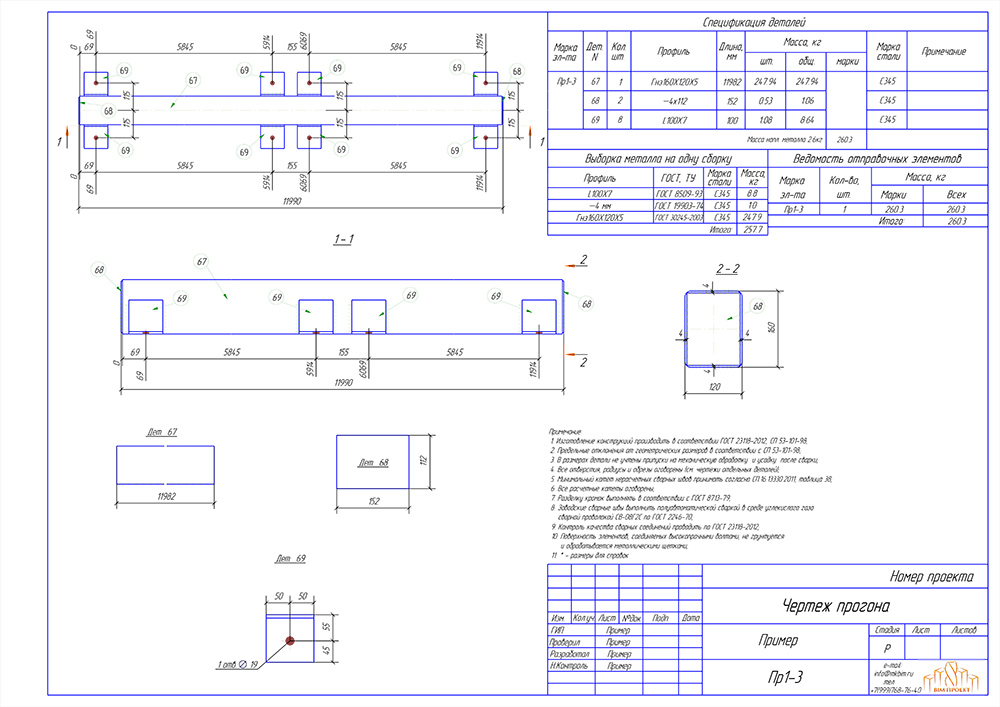

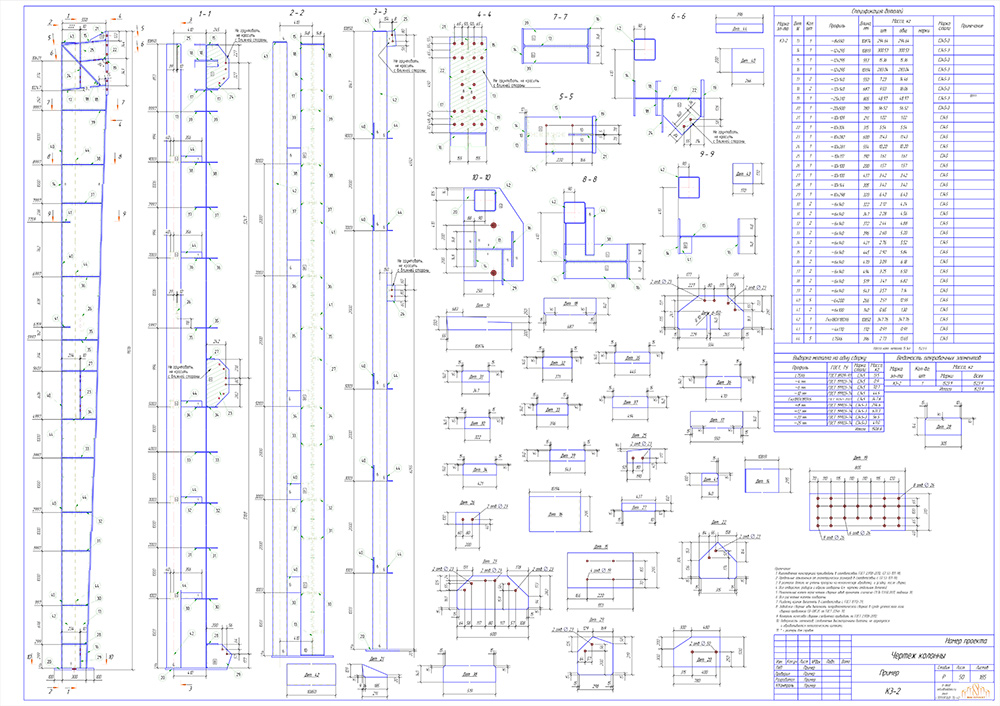

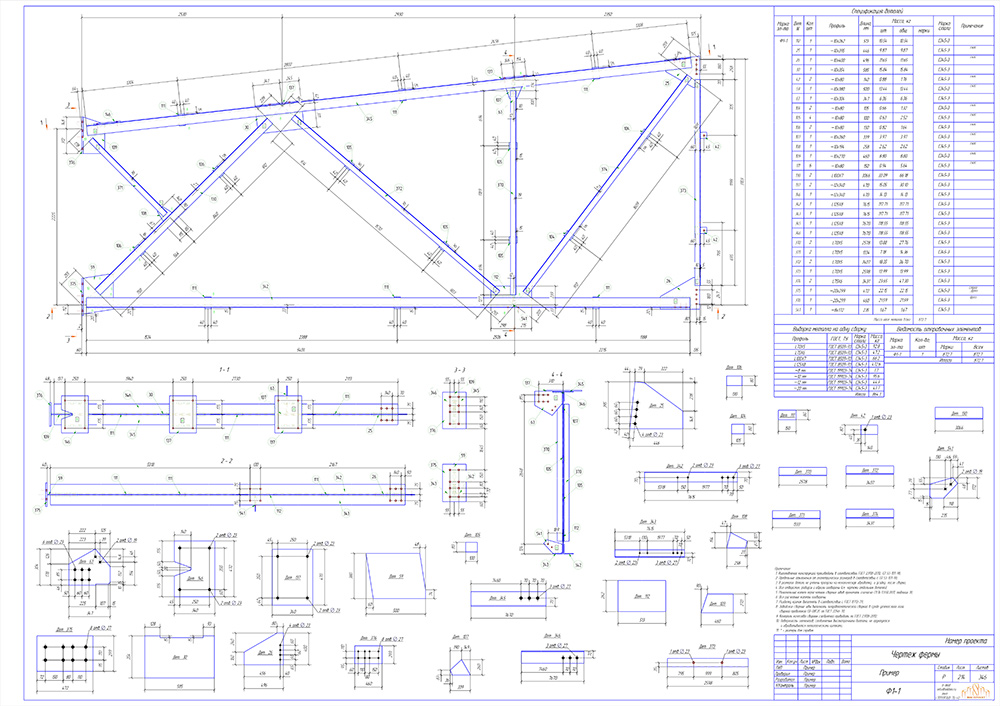

2. Чертежи отправочных марок (сборок).
Данный тип чертежей содержит графическое изображение сборки целиком, другими словами все отдельные детали, которые необходимо соединить при изготовлении конструкций. Чертежи сборок содержат, привязки всех отдельных деталей, необходимые узлы и разрезы, отдельные чертежи деталей. Кроме этого указываются положение сварных швов, тип сварных швов, а так же катеты расчетных швов.
Чертеж отправочной марок содержит следующие ведомости:
а) Спецификация деталей. Указывается позиция детали, количество данных деталей в отправочной марке, профиль, длину, массу и материал.
б) Выборку металла. Содержит массу для каждой толщины листов, и массу для каждого профиля проката. Может быть указаны как на одну сборку, так и на все одновременно.
в) Ведомость отправочных марок. Указывает количество отправочных марок в объекте.
Так же на чертежи сборка указывается примечания, в которых оговаривается нормативная документация

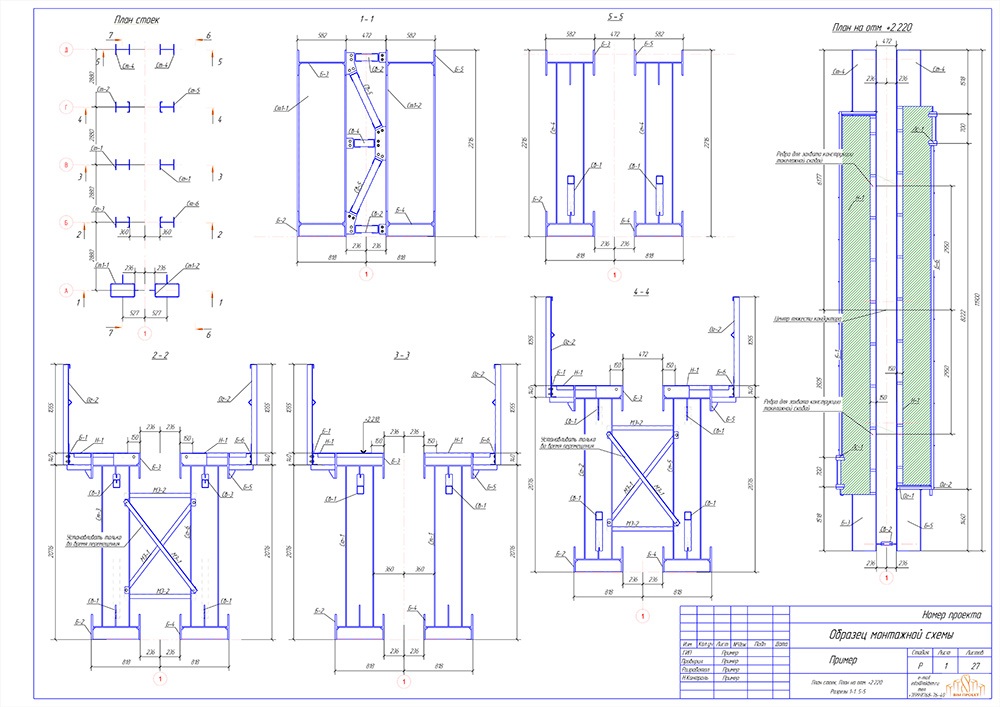

3. Монтажные схемы и ведомости
Чертежи монтажных схем необходимы непосредственно для работ на строительных площадках. Монтажные схема включают в себя планы, разрезы, узлы, на которых указывается положение каждой сборки.

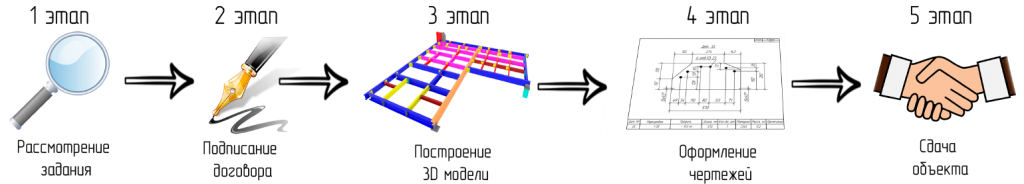

Порядок разработки КМД
